电线电缆生产用的塑料挤出机根据机型和用途不同，每台挤出机使用的温控仪表在4-16台不等。生产时对挤出机各区加热温度都有严格的要求，温控仪表的控温准确度直接关系到挤出机生产的产品质量。
根据设备使用维修经验，为了保证温控仪表的使用准确度，我们制定了挤出机温控仪表内部校准规程。可以在设备正常生产的情况下，对挤出机温控仪表进行现场在线校准。
校准前温控仪表要通电预热15分钟，待温控仪表参数稳定后进行。校准时设备上测温的热电偶通过双刀双掷钮子开关分别与被检温控仪表和标准温控仪表进行连接。在热电偶与标准温控仪表连接时可以同时检查被检温控仪表的热电偶断线保护功能。通过对两台温控仪表测量的数值比较进行校准。
标准表采用智能型温控仪，可以根据被校准温控仪表的分度号随时改变标准表的分度号，一台智能型温控仪表就能满足全部设备的温控仪表校准需要。
校准时只需要改动热电偶与温控仪之间的连接导线。生产中只有一台温控仪表短时停止工作不会对挤出机生产的产品质量产生影响，可以根据校准工作需要随时随地进行。
挤出机温控仪表现场在线校准方法简单、校准方便、安全性能好。非常适合连续生产设备的温控仪表校准。现分享给大家，供同行参考。
挤出机温控仪表内部校准规程
一、目的
为了保证产品质量，对大庆油田昆仑集团电缆有限公司挤出机使用的温控仪表进行内部校准，确保温控仪表使用的准确度。
二、范围
本规程适用大庆油田昆仑集团电缆有限公司内部使用的220/380V工频电加热设备温度控制用的准确度等级0.2及以上的温控仪表内部校准。
三、校准设备：
经上级计量部门检定合格，准确度等级0.1级的智能型温控仪表。
双刀双掷钮子开关。
4 1/2数字万用表。
0-300℃水银温度计。
四、校准环境条件
生产设备现场，环境温度0-40℃。
五、校准项目：
5.1 温控仪表外部检查。
5.2 温控仪表准确度及功能检查。
六、校准方法：
6.1 温控仪表外部检查：
6.1.1 温控仪表外壳、表盖是否完好，面板上的旋钮、开关紧固螺丝有无松动破损现象。
6.1.2 指针温控仪表盘分度线、数字是否清晰、指针移动是否平稳，有无发卡、抖动和停滞现象。
6.1.3 数显温控仪表显示的数值有无叠字、不亮、缺划、闪烁等现象。
6.2 准确度及功能检查：
6.2.1 被检温控仪表与标准温控仪表的分度号应相同。
6.2.2 被检温控仪表温度校准点应选择在设备正常工作的温度点附近。
6.2.3 现场校准温控仪表按图1进行接线。
图1 现场校准温控仪表接线
6.2.4 拨动钮子开关SA，在温度校准点分别用被检温控仪表和标准温控仪表测量设备温度，合格被检温控仪表与标准温控仪表指示值误差应在被检温控仪表说明书给出的误差范围内。
6.2.5 使用水银温度计测量设备温度。利用数字万用表毫伏量程测量热电偶1、2两端电压，参照表1判断热电偶分度号与温控仪表分度号是否一致。

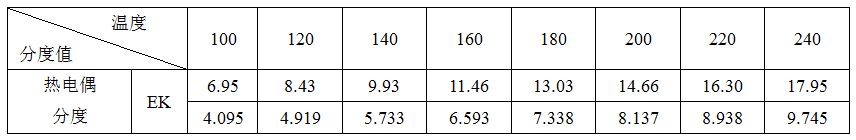

表1 热电偶分度表
6.2.6 热电偶引线绝缘应保持完好，测量端的金属保护套管不应有弯曲、压扁、凹陷和腐蚀现象。要求热电偶保护套管底部应和设备测温点保持紧密的接触。
6.2.7 改变被检温控仪表的温度设定值，检查其切换值是否和设定值相符。
6.2.8 拨动钮子开关SA，断开被检温控仪表与热电偶的连接，检查温控仪表的热电偶断线保护功能。
七、温控仪表校准周期为一年，为了保证校准的准确度，校准现场环境温度应符合校准的要求。
八、经校准合格的温控仪表应粘贴校准合格证，注明有效期，并做好内校记录，要求保存一年。
为了校准时移动和接线方便，标准表应做一个表箱，电源线直接从表箱里引出。在表箱外面安装一个四位接线端子，端子上端通过连接线分别接在双刀双掷开关①、②、③、④的接线脚上。校准时被校温控仪表的热电偶信号输入端和设备上的热电偶信号输出端接在与其对应的四位接线端子下端，拆装非常方便。
温控仪表采用生产现场在线校准方法，由于挤出设备温度相对稳定，两台温控表信号采样使用同一个热电偶，通过双刀双掷开关进行转换。被检温控仪表与标准温控仪表分别进行测量，保证了校准的准确度。
在温控仪表校准的过程中，对发现的温控仪表与热电偶分度号不一致、热电偶感温部位与设备测温点距离过大、热电偶引线绝缘破损等问题及时进行整改，保证了设备温度控制的准确度，提高了产品质量，在我们单位应用收到了很好的效果。
（顾慧 刘永刚 张栋琪 韩令夺）
