久经考验的解决方案——伺服电缆系统(上)

    发布日期:2022/9/19 15:38:15    来源:缆普电缆    阅读次数:

    在经济不发达的阶段,人们往往强调人是第一生产力;后来,由于科技的进步,推动了经济的高速发展,又确立了科技是第一生产力。


    伺服电缆就是以科技提升生产力的代表。作为伺服系统专用电缆、新型环保系列产品,伺服电缆具有高柔性、耐磨、耐折、耐油、耐弯曲、抗拉、抗扭、抗干扰、抗老化等一系列独有的特性,使其作为连接与控制伺服系统的伺服专用电缆与伺服电机的运作使用完美结合,大大地提高了伺服电机(控制电机、执行电机)的工作效率。

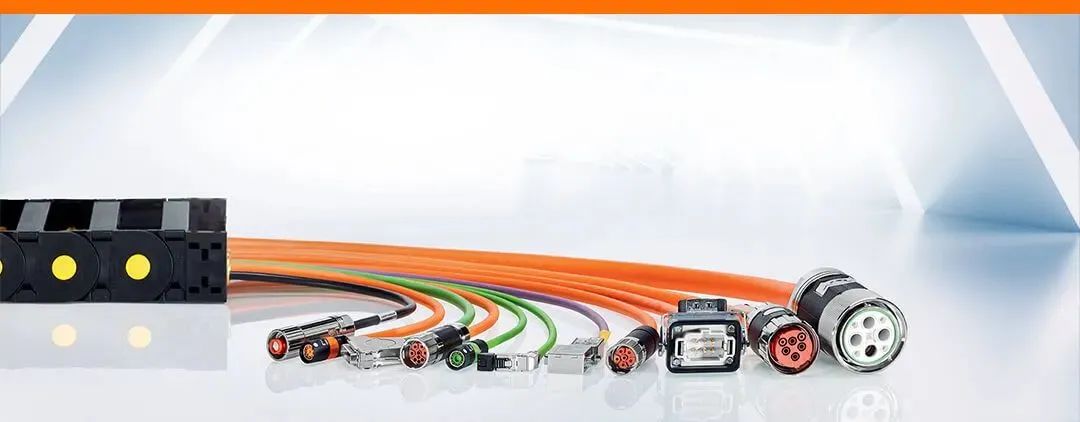

    目前,伺服电缆被广泛应用于固定或移动式伺服系统中,同时伺服电缆线也被大量的使用在工业电子系统、自动生成线、仓储设备、机器人、室内起重机、包装机械、数控机床和冶金工业。活跃在各行各业的伺服电缆到底具有哪有优势呢?


    伺服电缆的优势


    1.抗高频热损:优质高纯度的铜材,确保高频热损的最小、传导最佳。

    2.高频响应:优质极细软铜线,多股绞合以确保高频信号径向损耗最小、表面传输比最高,而获得极佳的高频响应特性。

    3.抗串音特性:每一对信号回路芯线双双对绞,对绞节距合理设置并相互错开,以确保串音干扰最小。

    4.抗干扰特性:以高遮密度的网状铜线覆包电缆的屏蔽结构遮蔽、过滤干扰、以确保传输信号的干扰最小。

    5.高柔性、防水、防腐蚀、耐油、耐磨、耐弯曲、耐候、寿命长:细而柔软多股的铜线不易折断或刺破外护套,优质的外护套材质确保了线缆特有的性能。

    6.长距离的低衰减、延迟:超细多股的芯线及其对绞的构造,保证信号衰减、延迟最小。

    7.环保标准:优质的原材料加工绝无回收材料、严格的原材以确保符合环境标准。




    缆普的伺服电缆系统

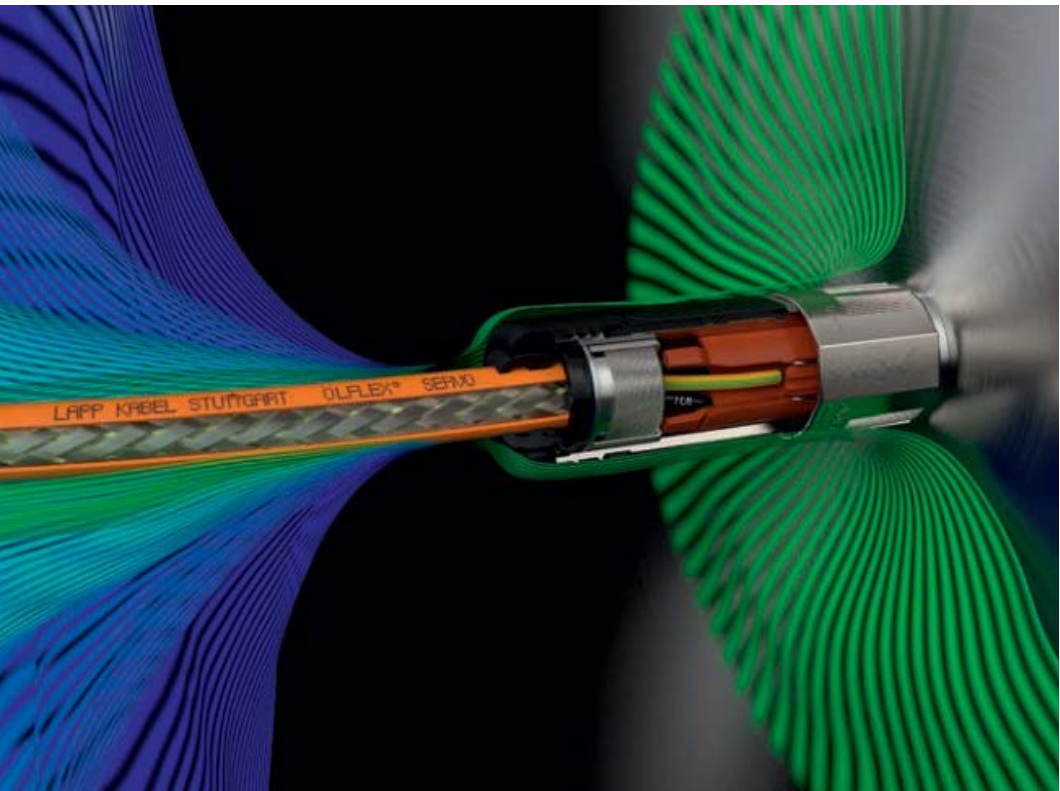

    1957年,缆普推出了第一根工业生产的柔性、彩色编码的伺服电缆。随着市场的发展,缆普基于长期可靠的电缆制造基础成为一个集成系统解决方案提供商。缆普电缆团队基于对创新的承诺,不断致力于满足客户的需求,研发出了伺服系统ÖLFLEX CONNECT SERVO。

    ÖLFLEX CONNECT SERVO是根据驱动系统和工业机械主要行业标准设计和制造,针对伺服驱动的线束加工业务,实现了创新型解决方案。ÖLFLEX CONNECT SERVO用于连接控制系统与伺服电机(控制电机、执行电机),广泛应用于机床制造、汽车制造、成套设备、自动化生产线、机器人、激光业、包装机械、造纸业、暖气和空调系统等场合。

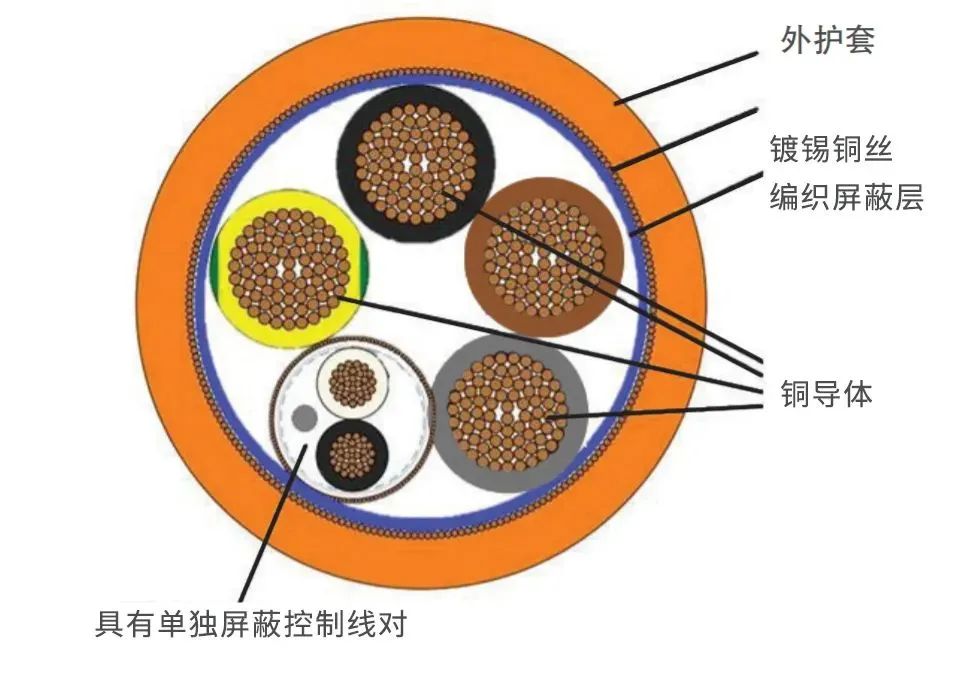

    伺服电缆的护套


    伺服电缆的外护套位于线缆的最外层,是保护线缆的第一道防线,其材料的选择与完好与否对伺服线缆的使用寿命有着莫大的关系。作为电缆中维护内部结构安全最重要的屏障,维护电缆在装置期间和装置后不受机械损坏。电缆护套不是要取代电缆内部的加固防具,但它们能够供给恰当高水平但有限的维护手段。




    电缆护套的品种有许多,在电缆护套原材料的选择上要考虑到运用连接器的兼容性以及与环境的适应性。下面列出了一些最常见护套类型和典型特征,接下来我们就一起来看看吧!

    (一) 柔性PVC护套材料

    PVC护套是一种用绝缘材料包裹多股铜丝绞合导体,通过高科技自动化设备生产线通过护套材料压合而成的扁平型电缆,具有柔软、随意弯曲折叠、相对厚度薄、体积小、连接简单、拆卸方便、等优点,特殊的结构更能适应各种复杂的工业环境中。

    (二) 高柔性TPE护套材料

    TPE热缩橡胶柔软电缆具有柔软、弹性、环保、耐低温、触感佳的优异性能,TPE在很多不同条件如在水雾、臭氧、室外大气老化等条件下,化学稳定性优良。广泛应用于工业机械设备、各种传感器、传输传送控制系统、检测测量设备、仪器仪表、电子器械、医疗设备、家用电器等场合的电源信号的连接。

    (三) 柔性PUR护套材料

    柔性PUR材料内有特种抗拉加强层大大提高了产品使用寿命及抗拉性。外护套材料耐磨,防水解,抗菌,阻燃等特性使得该电缆在拖链系统的优势得到充分发挥。内护套使得线芯结构更加紧凑,大大的避免了使用过程中出现窜芯现象,增加使用寿命。

    屏蔽伺服电缆,PUR外护套,用于动态动力拖链

    ÖLFLEX SERVO FD SSLC11Y

    屏蔽编码器电缆,PUR 外护套,用于动态动力拖链

    (四)无卤护套

    低烟无卤电缆的护套由卤素物质制成。低烟无卤材料可减少在其燃烧时产生的有毒、腐蚀性气体,不释放含卤气体,烟气浓度低。在飞机、火车车厢或是船舶等密闭且人员密集的环境中,经常会优先使用低烟无卤的电缆。
