众所周知,大多数电缆产品表面都要求打印制造厂名、产品型号、额定电压等连续标志,另外纳入生产许可证管理范围的产品还要打印生产许可标志和编号,纳入中国强制性认证的产品还要打印CCC标志和工厂编号,其打印要求应符合相应的电缆产品标准及GB6995—1986《电线电缆识别标志》。电缆产品表面标志方法主要有油墨印字(又可分为油墨印字轮印字和喷码机印字)、热压印字(又分为热压色带印字和热压印字轮印字)两种。我公司针对澳洲客户WWC高压电缆的热压印字轮印字要求，做出了系列改进。为此我们已经为客户供货约30km超高压电缆。

 热压印字轮印字是通过安装于挤塑机机头与冷却水槽之间的热压印字轮(采用凹字结构)作用于线缆产品表面印字的。目前市场上面的印字轮基本都是单个印字轮装置，此印字轮装置是利用杠杆原理设计的，1、印字轮与线缆产品压力难调到合适程度问题，压力大会压扁电缆，压力过小会造成无打印标志的现象；2、在生产过程中发现印字效果不仅与印字轮高度有关，也与安装在机头与冷却水槽间的位置有关；3、单个印字轮印字要求不符合澳洲客户WWC需求（热压双印字轮印字）。为了解决以上印字轮印字中存在的各种问题，我们对印字轮装置进行了改进。

新型热压双印字轮装置见图1：主要由以下6个部分组成：1、印字轮托架：支撑整个印字轮装置平台；2、可升降支架：上下调节印字轮高度，确保印字轮圆弧度和电缆外径完美配合，从而达到印字标志完整、清晰；3、可左右调节转盘：能够左右调节两个印字轮位置，确保印字轮和电缆高度一致，防止印字标志跑偏；4、支撑板：支撑双印字轮及可调节转盘部分装置；5、弹簧式调节中心距：通过电缆前进时左右波度程度来自动调节双印字轮表面与电缆配合程度，确保电缆被压扁或印字标志不清晰的现象发生；6、热压双印字轮：目前市面上的印字轮基本采用的平面形式，由于电缆双面印字，如果继续采用平面形式印字，电缆表面会有凹痕出现，电缆表面不光滑、圆整。通过我们数次试验验证，我们采用半圆形印字轮，此印字轮根据电缆直径的大小而设计，印字轮圆弧和电缆表面完美结合，使电缆表面光滑、圆整、印字内容清晰可见。以达到澳洲用户WWC印字标志需求。

热压双印字轮装置是通过安装于挤塑机机头与冷却水槽之间的热压印字轮(采用凹字结构)作用于线缆产品表面印字的。通过调节可升降支架、可左右调节转盘达到印字轮圆弧度与电缆相配合，从而使印字标志完整、清晰。

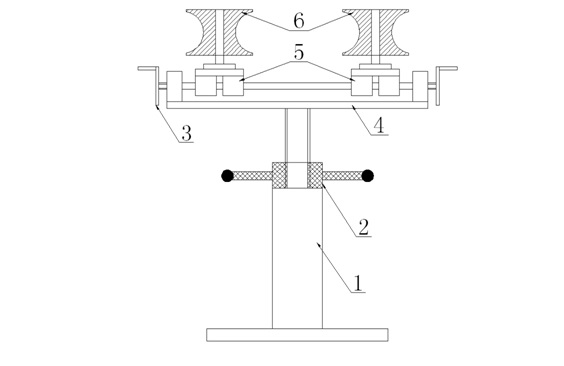

    图1-新型热压双印字轮装置示意图

印字轮与电缆作用力的大小可以通过可调节转盘使印字轮左右位置来实现；电缆前进波动幅度可通过弹簧式调节中心距来实现。为了满足电缆高速生产的要求，我们对印字轮结构及材料作了改变，材料采用铝合金，印字轮外形尺寸在保证印字标志符合要求的前提下尽量做小，印字轮中间镶轴承，为了保证印字标志完整、清晰，印字轮的表面采用与电缆相近的弧形结构，几种相近的电缆外径尺寸做一种印字轮，从而使生产成本降低。

   热压双印字轮印字具有装置简单、易操作、易维护、不需耗材等优点，只需配置一定数量的印字轮就可满足打印要求，印字效果极好，对批量生产的企业可减少不少费用，降低生产成本。

本公司针对澳洲客户WWC需求设计的热压双印字轮装置，大大提高了员工的工作效率，又节约了生产成本。此印字轮装置已获得国家实用新型专利证书，专利号：ZL201920916535.1。

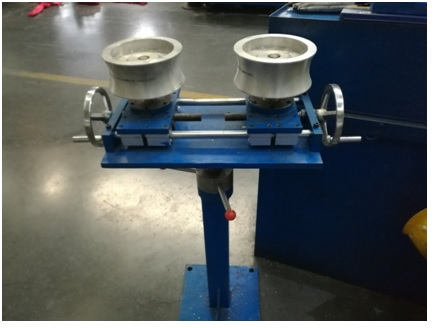

实物照片
