EF系列偏心仪新增FFT频谱分析功能，为周期波动识别与现场排查提供更多依据
听得到，说不清
在电缆生产现场，经验丰富的老师傅往往能依靠设备运行声音、机械振动节奏和线材抖动幅度，敏锐地察觉到异常。然而，当外径、壁厚、偏心度、椭圆度等关键参数出现反复波动时，仅凭听觉和趋势曲线，很难准确回答这类波动以多高的频率重复、波动的幅值有多大，以及它可能对应哪个具体的生产环节。
针对这一长期存在的现场痛点，在电线电缆在线精密测量与检测领域深耕多年的成都曙创大能科技有限公司（下称“曙创大能”），近期在其EF系列偏心仪中引入了FFT频谱分析功能，旨在将过去主要依赖个人经验的“节奏识别”，转变为可视、可比、可追溯的数据化诊断工具。
01 从“经验听诊”到“数据读频”
在电缆挤出过程中，挤出机的周期性泵送动作、牵引速度的微小脉动、导体振动以及旋转部件的不平衡，都会在测量数据中留下规律性的波动痕迹。老师傅通过声音和抖动判断异常，本质上是凭借经验识别这些变化是否具备稳定的周期性。
这种经验固然宝贵，但在多台设备同时运转的现场，声音相互叠加，干扰因素复杂；同一类波动，不同操作人员的判断也可能存在偏差。更重要的是，经验虽然能提示“可能存在规律”，却难以量化波动每秒重复多少次、对应多大的尺寸偏移，以及在调整设备后是否真正得到抑制。

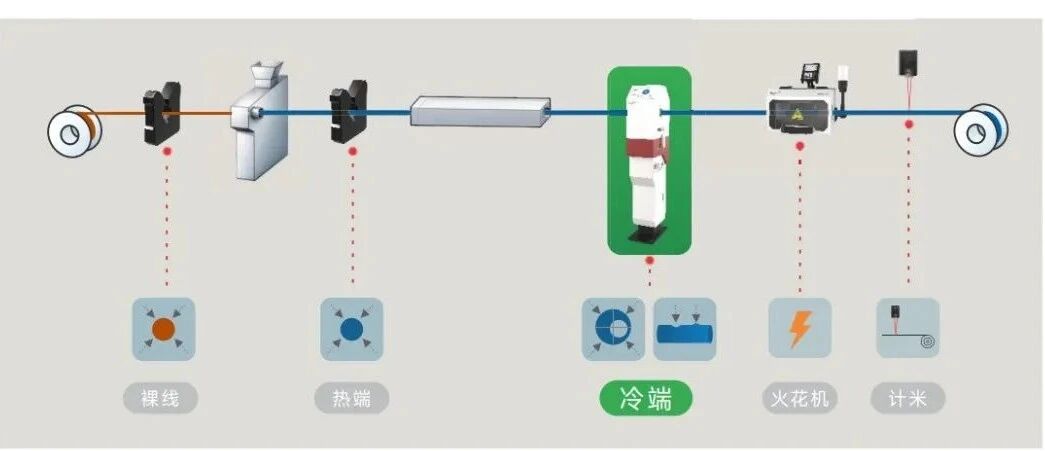

偏心仪在电缆挤出在线检测中的应用位置示意
曙创大能此次将FFT功能集成至EF系列偏心仪，并非为了增加一项复杂的软件展示，而是希望在线测量设备在提供实时数据之外，进一步帮助现场人员从数据中自动识别反复出现的周期性变化，为异常溯源提供客观依据。
02 FFT：将叠加的波动逐一解构
FFT（Fast Fourier Transform），即快速傅里叶变换，本质上是一种信号分解工具。它可以类比为一块分析数据的“棱镜”：白光穿过棱镜后会分解为不同颜色的光谱；同样，外径、壁厚、偏心度等测量波动经过FFT处理后，会被拆解为多个独立的变化周期。
传统趋势曲线回答的是“数据在什么时间点发生变化”；而FFT生成的频谱图则进一步回答“哪些变化正按照固定节奏持续重复”。它并不创造新信息，而是从频率维度对同一组测量数据进行重新解读。

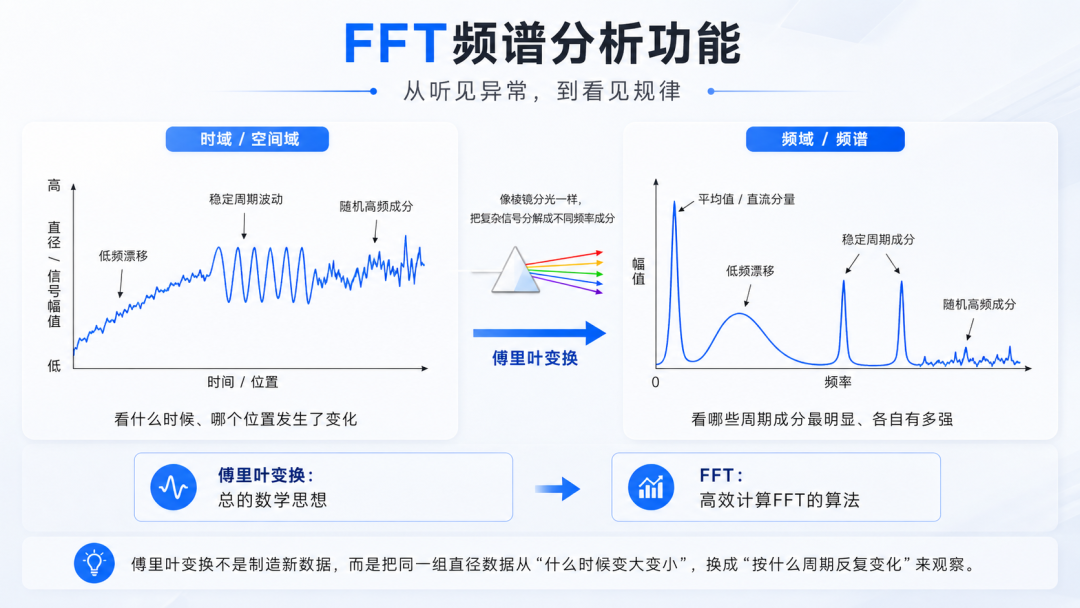

从时域波动到频域分析的原理示意
对现场工程人员而言，频谱中最值得关注的两个指标是峰值频率和峰值幅值。峰值频率反映了某种波动重复出现的速率，例如18.28Hz意味着该波动平均每秒循环约18.28次；峰值幅值则表征该频率对应的尺寸波动幅度，幅值越高，说明该周期性成分在整体变化中越显著。

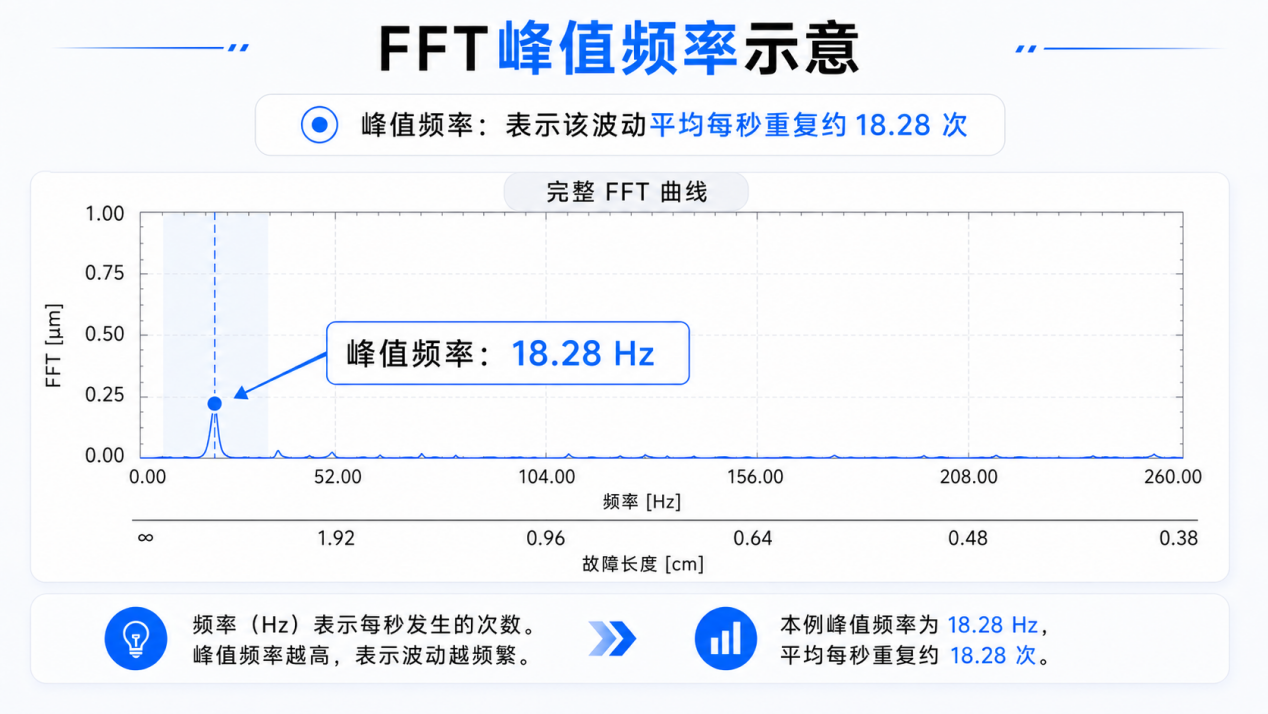

峰值频率示意：观察波动重复出现的频率

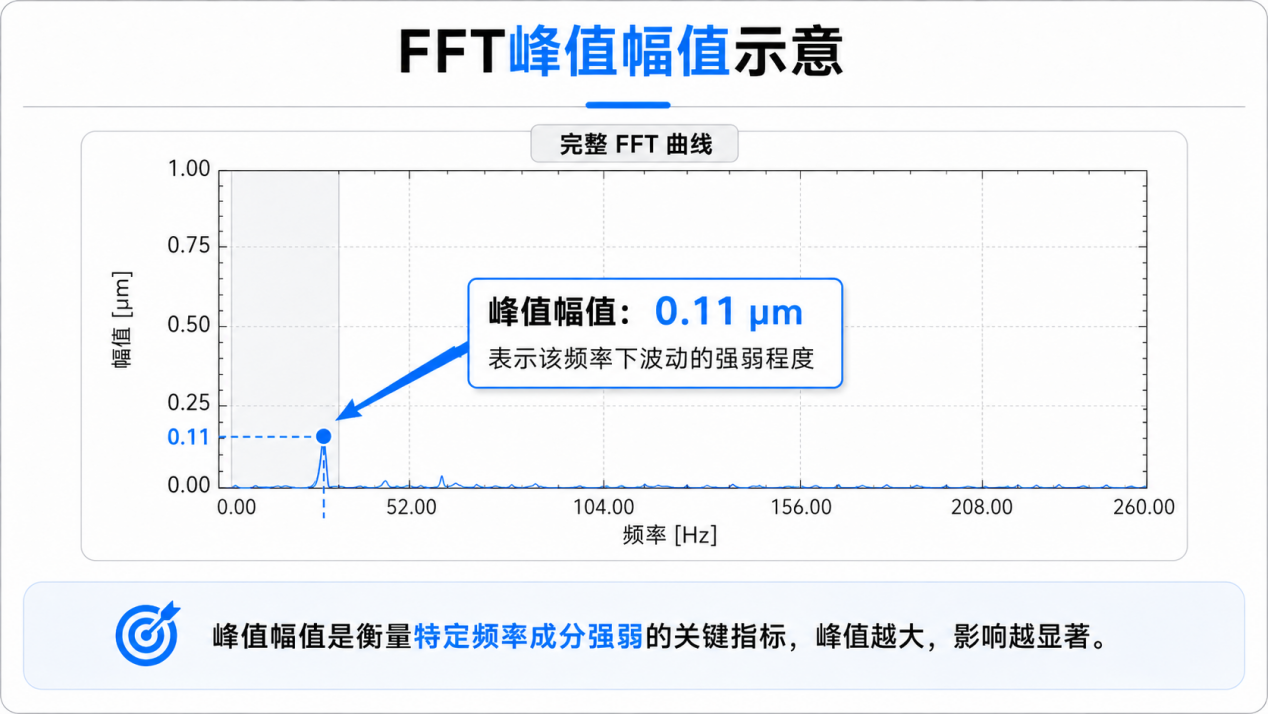

峰值幅值示意：观察特定频率下波动的强弱
目前，EF系列偏心仪支持对直径、椭圆度、四路单轴直径、偏心度和壁厚等8类测量数据进行FFT分析，并自动输出主要峰值的频率及其物理幅值。系统同时集成了多帧功率平均算法，可有效抑制随机噪声干扰，使稳定的周期性峰值更加清晰可辨。
03 从“逐项试错”到“按图索骥”
FFT在实际生产中最直接的价值，不是替代工程师做出判断，而是帮助工程师快速缩小故障排查的范围。
当频谱中持续出现稳定的高峰值时，现场可将该频率与挤出机螺杆转速、牵引轮、导轮、主轴或其他旋转部件的运行频率进行比对。若某一设备的运转节奏与测量数据中的峰值频率接近，工程师便可优先检查该环节，从而避免从整条生产线逐一排障的低效流程。
结合当前生产线速度，时间维度上的重复频率还可换算为电缆长度上的重复间距。这意味着，现场不仅能够判断某种波动“每隔多久出现一次”，还能进一步明确它“大约每隔多少米重复出现”，为周期性尺寸波动的源头追溯提供了更具体的方向。

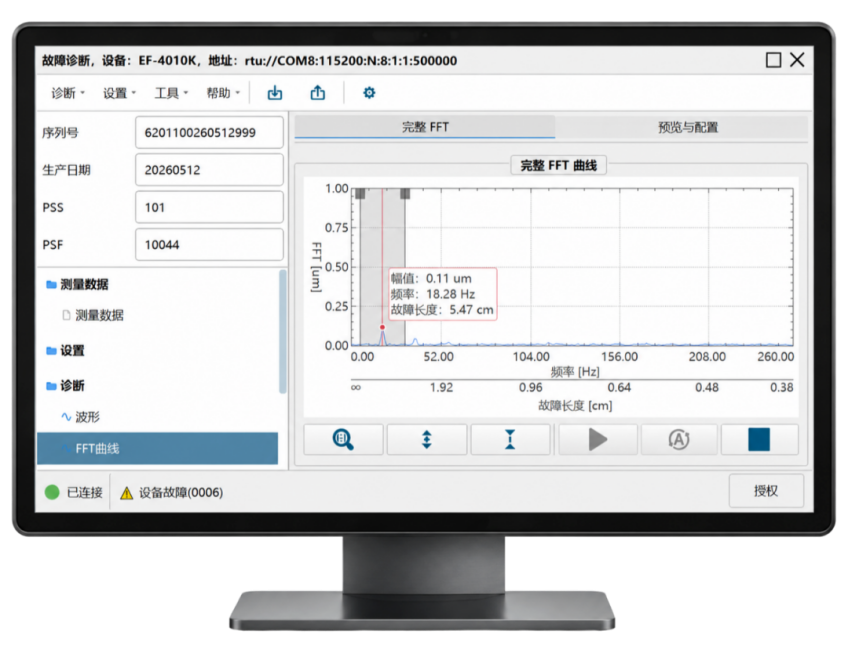

EF系列偏心仪FFT分析软件界面实测截图
在设备调整后，工程师可再次观察对应频率的峰值与幅值变化。若峰值明显降低，说明原有周期性波动已得到有效抑制；若峰值依旧显著，则需继续排查其他潜在因素。如此一来，调机效果不再仅凭“听觉是否正常”或短时趋势判断，而是有了一组可前后对比、定量评估的数据支撑。
更早发现周期性异常，更快锁定问题区间，减少盲目调机，并为优化效果提供客观比对依据——这正是FFT频谱分析为电缆生产现场带来的核心价值。
04 从EF系列偏心仪起步，让更多在线数据服务于过程分析
目前，FFT频谱分析功能已率先应用于曙创大能EF系列偏心仪，可围绕直径、椭圆度、偏心度、壁厚等多类测量数据识别周期性波动，并与现场设备运行参数联动，为问题排查和调机验证提供参考。

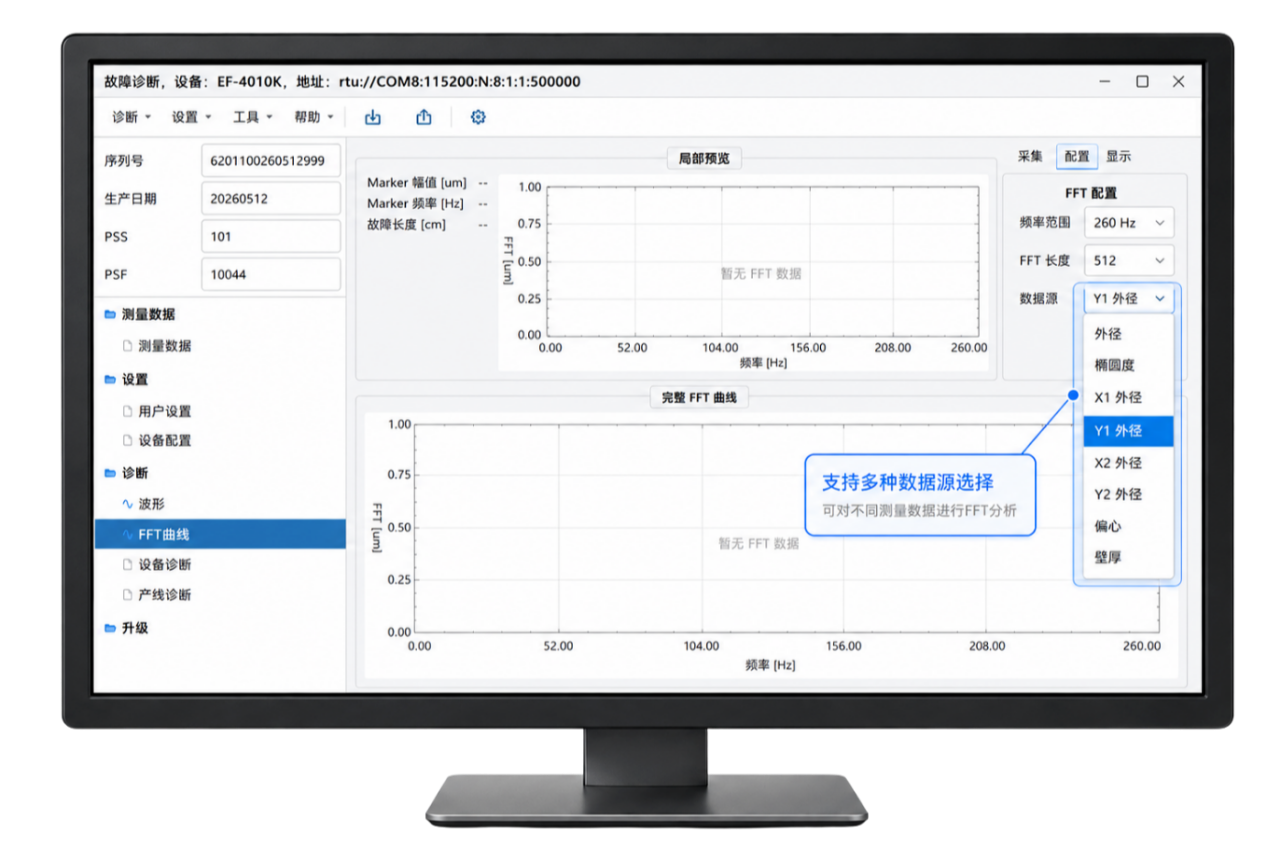

软件支持多种测量数据源选择
下一步，曙创大能计划在测径仪等更多在线测量产品中逐步推广FFT功能。届时，外径、椭圆度等高频率测量数据将不再仅用于超差判断，而是进一步融入生产过程分析，帮助用户更早发现潜在规律、更有方向地定位异常源头。
从偏心仪到测径仪，从呈现测量结果到挖掘数据背后的周期性规律，曙创大能始终关注的不只是设备能否输出一个准确数值，更在于这些在线数据能否真正融入现场决策，成为保障生产稳定性与产品质量的有效助力。
让测量不仅呈现结果，更揭示结果背后的规律。
